系统组成：

1．客户需求：

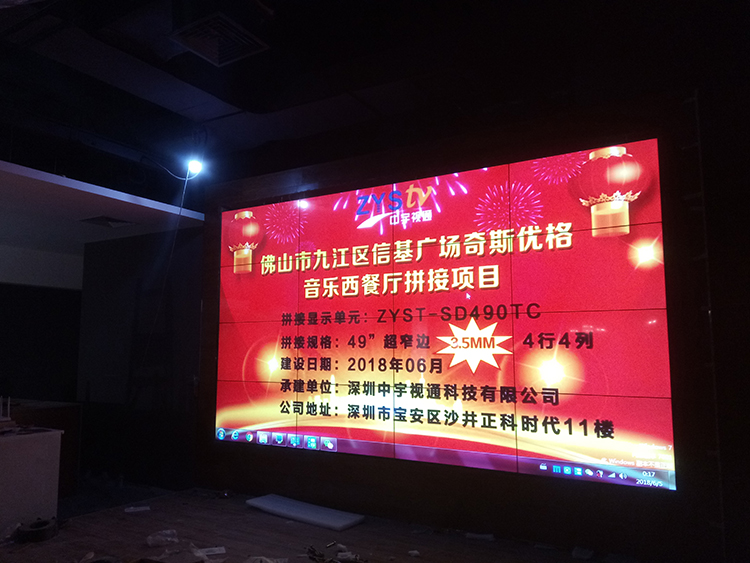

 49寸液晶拼接屏： 4行4例；

2．49寸液晶拼接幕墙显示系统主要由以下几部分组成：

 1）.外框机柜设计，根据客户需求设计

 2）.46＂液晶显示单元（总共16个拼接单元）

 3）.多屏拼接控制器及相关配件（数量由客户选择显示方式决定）

 4）．分配器若干（视频分配器与VGA分配器）

 5）. 各种线缆（VGA线，HDMI高清线）

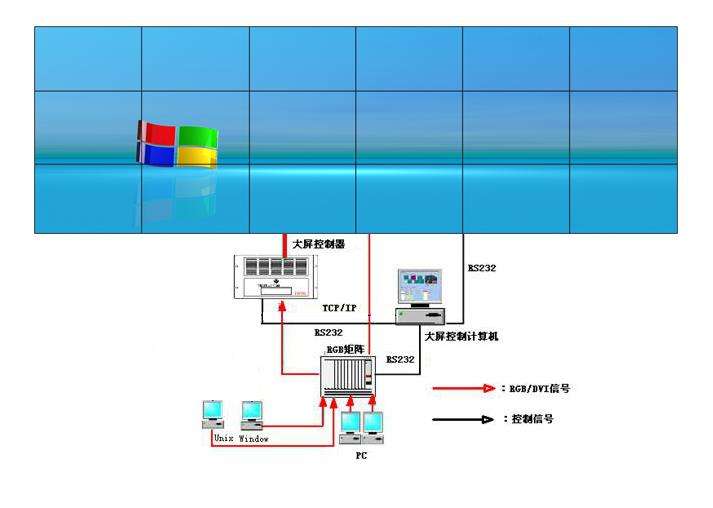

液晶拼接屏系统连线示意图

  本系统能显示多路复合视频信号、计算机信号分别的显示在LCD大屏上，分别可以实现每个单屏显示，也可以实现整个大屏显示一幅图象。>>>推荐阅读：《拼接屏方案效果图》

  用户所有的复合视频信号均接入图形控制器,经图形控制器处理后以窗口方式投上大屏幕。这些视频输入窗口可以同时显示6路于大屏幕之上。视频窗口可以实现单屏显示、共屏显示显示功能，并且可以实现视频图象的分组切换、巡检、预案显示等功能。

拼接屏系统管理功能

  1) 在同一操作界面下实现复合视频信号、计算机VGA显示信号的切换、显示、控制功能；

  2) 可以将多路视频信号输入中的任意路数以视频窗口的形式在大屏幕显示墙上显示出来。包括单屏显示、共屏显示等，并且可以实现图象的分组切换、巡检、预案显示等功能；

  3) 可以实现多路视频信号的巡检、定时切换、分组切换等功能在简单的中文界面中有一视频预览窗口。视频预览窗口可以于上大屏幕前预览需在大屏幕上显示的视频图象，做到对上大屏幕视频信号状况了如指掌，减少误操作，特别是异地远程操作时；

  4) 预案设置、调用功能：无论是视频信号、还是计算机信号，都是出厂先设置、存储、调用显示预案，所有工作都在同一个图形控制界面下完成。所有信号种类、通道、制式、显示位置、显示大小等都可以被设成一个预案，下次需要这个组合显示时，清点对应的预案名，直接依靠遥控控制调用模式。 5) 大屏幕的电源开关管理；

  6) 图形控制器信道管理；

  7) 其它根据用户需求的功能管理等等；
