46寸拼接屏6行6例落地机柜效果图

阅读【2034次】 日期【2018-07-03】

用户需求分析

  根据用户对大屏幕拼接墙的建设目标、使用要求和物理环境情况,我们设计了这套大屏幕拼接墙系统方案。本方案将目前市面上最卓越的高清晰度显示技术、液晶屏拼接技术、多屏图像处理技术、网络技术等的应用集合为一体,使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作方法最先进的大屏幕显示系统。

  根据我公司以往对大屏幕拼接墙的建设经验,用户需要将电脑RGB信号或视频信号传输到电视墙上显示,液晶拼接墙由46寸6行6例共36个液晶拼接单元+机柜组成;


46寸3.5拼缝拼接效果图

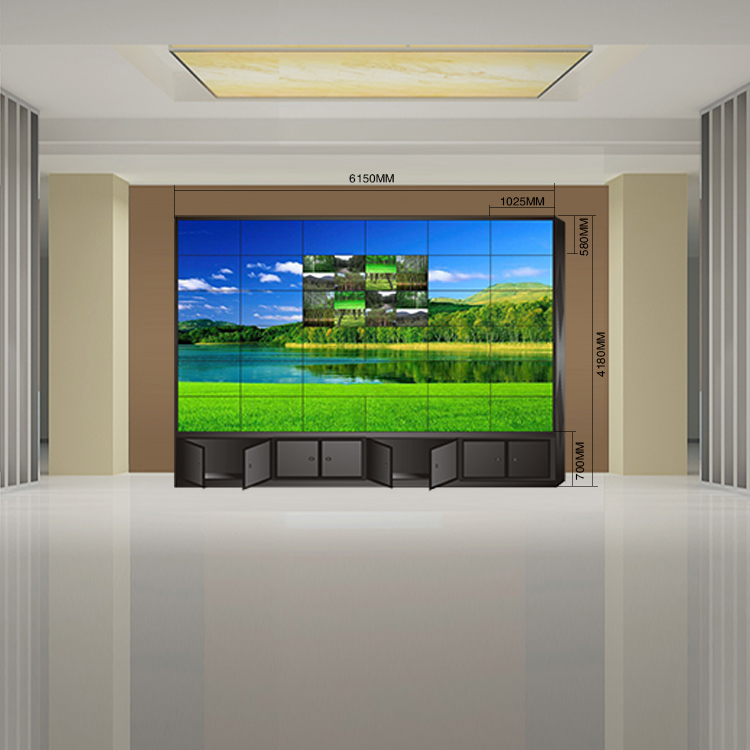

  根据目前46寸拼接单元的尺寸:长1025mm,宽580mm,可以计算出该拼接显示墙的大致尺寸如下:

  拼接墙的大小由幕墙单元的个数 (长M×高N) 和单元的尺寸来计算。如上6行6列,46寸超窄边拼接墙共36个超窄边拼接单元组成,其大致尺寸及占用空间计算如下:

  拼接后其长度为:单屏长1025mm*6列=6150mm

  拼接后其高度为:单屏高580mm*6行=3480mm

  拼接后含机柜总高度为:3480mm+700(机柜高度可定制)=4180mm

timg (4).jpg

系统主要设备组成:

1)46英寸液晶拼接单元36个;

2)固定结构件144套,一片屏4个挂钩;

3)矩阵设备/图像处理器(选配);

4)控制电脑1套(选配);

5)高清数字传输专用线缆1批;
