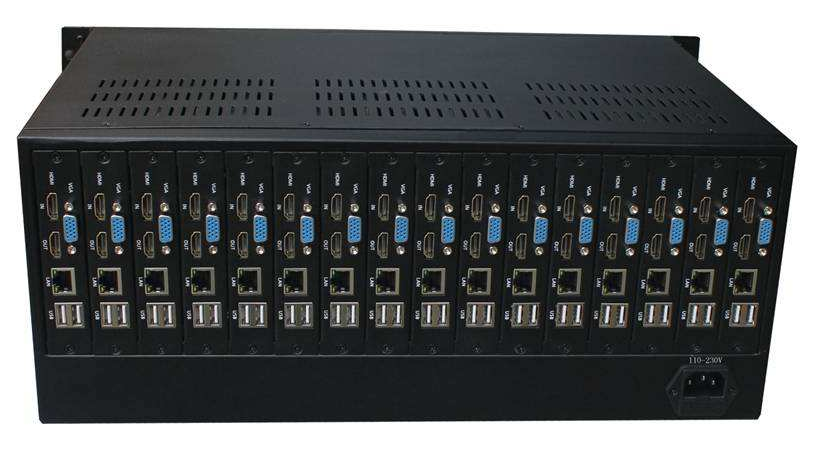

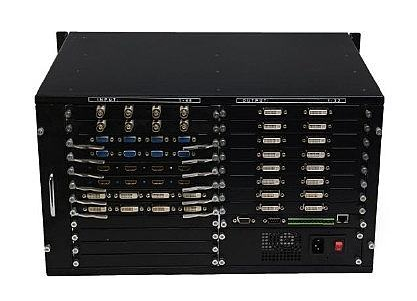

矩阵切换器的功用是将一路或多路视音频信号别离传输给一个或许多个闪现设备，因而咱们能够依照信号源的不同来分类矩阵切换器。也就是，根据想要切分的信号不同，来断定矩阵切换器的品种。矩阵切换器按信号源的类型能够分为：VGA、AV、V、DVI、HDMI矩阵切换器等等。例如：VGA矩阵切换器就是输入输出信号为[]VGA信号的矩阵切换器。其它类型能够类推，这儿就不再累述。下面将侧重介绍一下信号源的品种。

   （1） VGA信号信号：

     VGA（Video Graphics Array）即闪现绘图阵列，是IBM于1987年提出的一个运用模仿信号的电脑闪现规范。VGA支撑在640X480的较高分辨率下一起闪现16种色彩或256种灰度，一起在320X240分辨率下能够一起闪现256种色彩。VGA由于超卓的功用活络开始盛行，厂商们缤纷在VGA根底上加以扩展，如将显存行进至1M并使其支撑更高分辨率如800X600或1024X768，这些扩展的方法就称之为VESA(Video Electronics Standards Association，视频电子规范协会)的Super VGA方法，简称SVGA，现在的显卡和闪现器都支撑SVGA方法。

     VGA信号的组成分为五种：RGBHV，别离是红绿蓝三原色和行场同步信号。VGA传输间隔十分短，实践工程中为了传输更远的间隔，人们把VGA线拆开，将RGBHV五种信号分离出来，别离用五根同轴电缆传输，这种传输方法叫RGB传输，习惯上这种信号也叫RGB信号，其实实质上RGB和VGA是没有什么区其他。     VGA接口，也叫D-Sub接口。VGA接口是一种D型接口，上面共有15针空，分红三排，每排五个。VGA接口是显卡上运用最为广泛的接口类型，绝大多数的显卡都带有此种接口。现在大多数计算机与外部闪现设备之间都是经过模仿VGA接口联接，计算机内部以数字方法生成的闪现图画信息，被显卡中的数字/模仿转换器转变为R、G、B三原色信号和行、场同步信号，信号经过电缆传输到闪现设备中。

   （2） AV信号：

     AV端口（又称复合端口）原文为Composite video connector，是家用影音电器用来传送类比视讯如 NTSC、PAL、SECAM的常见端口。AV端口通常是黄色的RCA端口，其他协作两条赤色与白色的RCA端口传送消息。欧洲的电视机通常以 SCART端口替代RCA端口，不过SCART的规划上能够载送画质比YUV更好的RGB信号，故也被用来联接闪现器、电视游乐器或DVD播放机。在专业运用傍边，也有运用BNC端口以求取得更佳信号质量。

     在AV端口中传送的是类比电视信号的三个来历要素：Y、U、V，以及作为同步化基准的脉冲信号。Y代表形象的亮度(luminance，又称brightness)，而且包含了同步脉冲，只需有Y信号存在就能够看到对错的电视形象。U信号与V信号之间承载了色彩的材料，U和V先被混组成一个信号中的两组正交相位（此混合后的信号称为彩度(chrominance)），再与Y信号作加总。由于Y是基频信号而UV是与载波混合在一起，所以这个加总的动作等同于分频多工。

  （3）DVI信号：

     DVI（Digital Visual Interface）接口，即数字视频接口。它是1999年由Silicon Image、Intel（英特尔）、Compaq（康柏）、IBM、HP（惠普）、NEC、Fujitsu(富士通)等公司一起组成DDWG（Digital Display Working Group，数字闪现工作组）推出的接口规范。

     DVI接口是以Silicon Image公司的PanalLink接口技能为根底，根据TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为根柢电气联接。TMDS是一种微分信号机制，能够将象素数据编码，并经过串行联接传递。显卡发生的数字信号由发送器依照TMDS协议编码后经过TMDS通道发送给接纳器，经过解码送给数字闪现设备。

     一个DVI闪现体系包含一个传送器和一个接纳器。传送器是信号的来历，能够内建在显卡芯片中，也能够以附加芯片的方法出现在显卡PCB上；而接纳器则是闪现器上的一块电路，它能够承受数字信号，将其解码并传递到数字闪现电路中，经过这两者，显卡宣告的信号成为闪现器上的图象。 现在的DVI接口分为两种：

     一个是DVI-D接口，只能接纳数字信号，接口上只需3排8列共24个针脚，其间右上角的一个针脚为空。不兼容模仿信号。

     其他一种则是DVI-I接口，可一起兼容模仿和数字信号。兼容模仿信号并不意味着模仿信号的接口D-Sub接口能够联接在DVI-I接口上，而是有必要经过一个转换接头才调运用，一般选用这种接口的显卡都会带有相关的转换接头。

     DVI信号，HDCP信号和HDMI 信号针对VGA信号而言，假定清扫各种协议的话，信号通道实质是一起的，都是DVI信号。因而先介绍DVI信号的特征。

     在模仿闪现方法中，将待闪现的数字R.G..B信号（8bit并行信号）在显卡中经过D/A转换成模仿信号，传输后进入闪现器，经处理后驱动R.G..B电子枪，闪现到荧光屏上，整个进程是模仿的。而数字闪现方法不同，模仿的R.G.B信号抵达闪现设备后（LCD 或DLP，PDP等）经过A/D处理，转换为数字信号，随后由数字信号在TFT LCD source driver中经过DAC转换变成模仿信号操控液晶板透射或反射光线或DMD晶片反射光线或由等离子体发光，抵达闪现的作用。在这个进程中明显地存在一个由数字→模仿→数字→模仿的转换进程，信号丢掉较大（一次A/D，D/A进程将在频谱上丢掉6dB，带宽最大保存为像素时钟的1/2），而且会存在比如拖尾，模糊，重影等传输问题。 当时带有数字接口的计算机显卡现已恰当广泛，乃至笔记本电脑也装备了DVI接口，闪现设备中也是越来越多的设备带有数字信号接口，因而数字→数字方法的运用环境现已老到。

    DVI原理上是将待闪现的R.G.B数字信号与H.V信号进行组合编码，每个像素点按10bit的数字信号按最小非归零编码方法进行并→串转换，把编码后的R.G..B数字串行码流与像素时钟等4个信号依照平衡方法进行传输，其每路码流速率为原像素点时钟的10倍，以1024×768×70的分辨率为例，码流时钟为70MHz×10，折合为0.7GHZ。一般DVI1.0的码流在0.24GHZ到1.65GHZ之间。

   DVI有DVI1.0和DVI2.0两种规范，其间DVI1.0仅用了其间的一组信号传输信道，传输图画的最高像素时钟为165M（1600RGB*1200@60Hz，UXGA），信道中的最高信号传输码流为1.65GHz。DVI2.0则用了悉数的两组信号传输信道，传输图画的最高像素时钟为330M，每组信道中的最高信号传输码流也为1.65GHz。在闪现设备中，现在还没有DVI2.0的运用，因而本文所议论的DVI都是指DVI1.0规范。

   （4） HDMI信号信号：

     HDMI（High－Definition Multimedia Interface）又被称为高清晰度多媒体接口，是首个支撑在单线缆上传输，不经过紧缩的全数字高清晰度、多声道音频和智能格局与操控指令数据的数字接口。HDMI接口由Silicon Image美国晶像公司主张，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家知名的消费类电子制作商联组建立的工作组一起开发的。HDMI最早的接口规范HDMI1.0于2002年12月发布，现在的最高版本是于本年6月发布的HDMI1.3规范。

     HDMI源于DVI接口技能，它们首要是以美国晶像公司的TMDS信号传输技能为中心，这也就是为何HDMI接口和DVI接口能够经过转接头相互转换的原因。美国晶像公司是HDMI八个发起者中仅有的集成电路规划制作公司，是高速串行数据传输技能领域的领导厂商，由于下面要说到的TMDS信号传输技能就是它们开宣告来的，所以这儿略微提及一下.

     TMDS（Transition Minimized Differential Signaling）也被称为最小化传输差分信号，是指经过异或及异或非等逻辑算法将原始信号数据转换成10位，前8为数据由原始信号经运算后取得，第9位指示运算的方法，第10位用来对应直流平衡（DC-balanced，就是指在编码进程中确保信道中直流偏移为零，电平转化结束不同逻辑接口间的匹配），转换后的数据以差分传动方法传送。这种算法使得被传输信号过渡进程的上冲和下冲减小，传输的数据趋于直流平衡，使信号对传输线的电磁干扰削减，行进信号传输的速度和可靠性。

     一般情况下，HDMI联接由一对信号源和承受器组成，有时候一个体系中也能够包含多个HDMI输入或许输出设备。每个HDMI信号输入接口都能够根据规范接纳联接器的信息，相同信号输出接口也会带着一切的信号信息。HDMI数据线和接纳器包含三个不同的TMDS数据信息通道和一个时钟通道，这些通道支撑视频、音频数据和附加信息，视频、音频数据和附加信息经过三个通道传送到接纳器上，而视频的像素时钟则经过TMDS时钟通道传送，接纳器承受这个频率参数之后，再康复其他三个数据信息通道传递过来的信息。

     HDMI在针脚上和DVI兼容，仅仅选用了不同的封装。与DVI比较，HDMI能够传输数字音频信号，并增加了对HDCP的支撑，一起供给了更好的DDC可选功用。HDMI支撑5Gbps的数据传输率，最远可传输15米，足以唐塞一个1080p的视频和一个8声道的音频信号。而由于一个1080p的视频和一个8声道的音频信号需求少于4GB/s，因而HDMI还有很大余量。这容许它能够用一个电缆别离联接DVD播放器，接纳器和PRR。此外HDMI支撑EDID、DDC2B，因而具有HDMI的设备具有“即插即用”的特征，信号源和闪现设备之间会主动进行“洽谈”，主动挑选最合适的视频/音频格局。HDMI接口支撑HDCP协议，为看有版权的高清电影电视打下根底。
