液晶拼接大屏方案可行性分析

阅读【1165次】 日期【2018-06-11】

   我们也可根据客户的不同需求,打造个性化系统,提供不同的实施方案和技术支持,液晶拼接墙采用了硬件与软件结合的方式来实现拼接。软件操作方便易用。用户只须经过简单培训,即可操作。

  ① 系统方案确定前,可根据用户要求来任意修改操作软件所控制的不同模式。

  ② 硬件部分采用内置嵌入式板卡处理,信号无损耗,图像处理速度快。

  ③ 用户不需要支付软件费用,总体成本较低。

  ④ 机柜体积小,重量轻,结构简单紧凑,同时也提高了系统的稳定性和可靠性。



    一).DID与等离子(PDP)拼接屏幕的对比

    1、长时间使用无屏幕灼伤现象

    等离子(PDP)的发光原理是在真空玻璃管中注入惰性气体或者水银气体,利用加电压方式,使气体产生等离子效应,该显示技术不适合长期连续不间断工作的显示系统。DID 发光原理主要依靠液晶分子的特性,即使长时间显示固定画面也不会出现灼伤,时刻保持着 鲜艳、真实的色彩和丰富的画面表现力。

    2、分辨率远高于等离子(PDP)拼接屏幕

   等离子(PDP)拼接屏幕单元分辨率一般为852×480,而液晶(DID)大屏幕拼 接单元高达1920×1080。

    3、等离子拼接方式亮度高、对比度大

   等离子拼接屏幕比液晶拼接单元亮度高、对比度大,但目前液晶(DID)大屏幕拼接单元亮度已达700CD/㎡,对比度达3000:1,已充分满足视频监控,生产调度、信息处理的要求。

    4、能耗、发热量远小于等离子(PDP)

   液晶(DID)拼接单元相对于等离子(PDP)拼接屏幕功耗更低,发热更小,等离子(PDP)过高的发热量极容易使驱动电极受损,从而导致屏幕出 现水平/垂直的坏线,从而无法继续正常观看。

   5、安装设计方面相当于等离子(PDP)拼接屏幕方便、美观 液晶(DID)拼接单元重量上远比同尺寸的等离子拼接单元轻,安装也极为方便,迅速。

   6、使用环境不受地域限制 等离子(PDP)气体自发光的工作原理,会辐射出紫外线;且由于机器内外气压差的变化(PDP)在海拔高于2000米的地区无法正常工作,但是液晶(DID)使用环境不受地域限制且安全稳定。江苏拼接屏液晶拼接屏


  此方案中,液晶拼接墙拼接可任意组合(M×N),我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求,选择合适的产品和拼接方式,提出具体实施方案,满足系统的应用需求。

  同时,我们将根据客户对输入信号的要求,选择不同的图像处理系统,实现VGA、复合视频、S-VIDEO、YPbPr或DVI信号输入,满足不同使用场合,不同信号输入的需求。

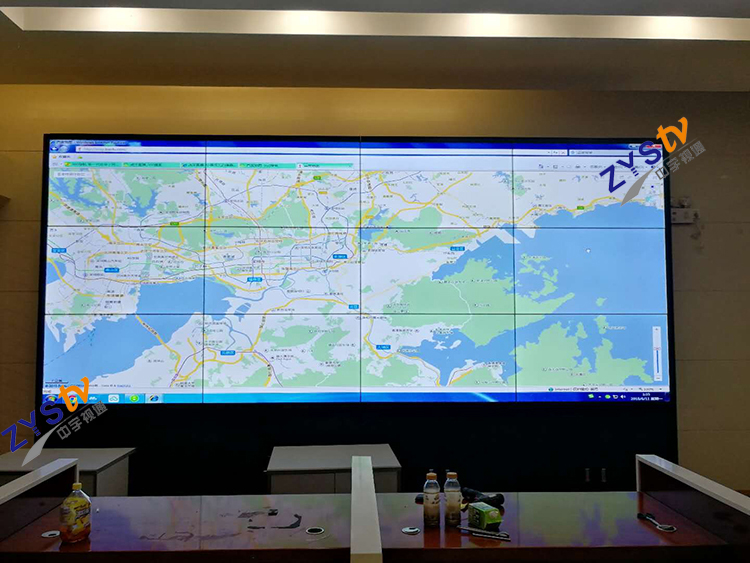

  以46〞超窄边4行×9列拼接墙举例,根据不同信号的输入,可实现多种不同的视频信号拼接方案,如下:

  A:一种信号输入显示:每屏AV(如摄像机)视频输入,分屏或拼接显示;

  B:二种信号输入显示:AV(如摄像机)视频输入、VGA(如电脑或DVR等)视频输入,分屏或任意切换拼接显示;

  C:三种或多种信号输入显示:AV(如摄像机)视频输入、VGA(如电脑或DVR等)视频输入、HDMI(如高清摄录机等)视频输入、YPBPR分量(如影碟机等)视频输入,分屏或任意切换拼接显示;

 通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、各种信号的切换等。



  二).DID与DLP屏幕性能对比:

    1、液晶屏DID可视角度远远大于背投(DLP)拼接屏幕

    DLP背投拼接屏幕单元的可视角度一般为水平130度,垂直110度,而目前液晶DID大屏幕拼接单元可视角度已高达水平178度,垂直178度。


    2、DID液晶屏连续稳定运行时间远远大于背投(DLP)拼接屏幕

   一般DLP拼接显示墙灯泡寿命是1000-8000个小时,DID屏幕可保证连续运行60000 小时,接近DLP工作时间的十倍。


   3、液晶屏DID亮度均匀远远高于背投(DLP)拼接屏

    背投DLP拼接屏显示亮度随着灯泡的老化不断变低,由于每台DLP机器灯泡老化程度的不同,因此很难保证屏幕的亮度统一, 而液晶屏DID大屏幕拼接单元老化极其缓慢,从 而有效的保持了亮度的高度统一。


   4、液晶屏DID拼接接缝相对背投(DLP)拼接屏幕较大

   背投DLP拼接屏幕接缝一般为2mm,液晶DID大屏幕拼接单元目前最窄单边边框仅为2.4mm,双边最窄5.5mm。


   5、液晶屏DID安装设计方面相对背投(DLP)拼接屏幕较大

   背投DLP拼接屏幕整机体积较大、极为笨重、安装不便。DLP背投拼接一般有两种:屏幕玻璃幕和屏幕树脂幕,玻璃幕平整度较好,但对使用环境要求很高,需要固定的温度和 适度环境,树脂幕由于是软幕,基本上没有平整可言,有些通过增加一块光学玻璃来达到较 好平整度,但这以牺牲了屏幕亮度和对比度为代价。DID液晶拼接屏的整机墙体美观, 整体结构紧凑,液晶屏DID墙体平整度远远高于背投DLP拼接屏幕。
