大屏拼接系统中矩阵与液晶拼接屏的连接方法【图文收藏】

阅读【654次】 日期【2018-08-03】

 随着液晶拼接屏的使用越来越广,很多用户对矩阵与液晶拼接屏的连接方法仍是一知半解,下面中宇视通科技为您具体的介绍一下矩阵与液晶拼接屏的连接办法。


1.周边设备:一套完好的液晶拼接屏系统还需求有各类线材、每一种线材的数量都与拼接屏的数量相同。除了线材外还需求有配套的支架、通常是依据用户的需求进行定制,常见的有前液压保护支架、壁挂支架、落地支架和落地机柜等多种可供用户挑选。

2.信号源:关于画面上拼接屏的信号源没有什么约束和限制,可以从液晶拼接屏的拼接效果来看、主张信号源的信号质量及分辨率高一些的,一般挑选VGA信号、此外HDMI和DVI这两种数字信号也是不错的挑选。>>>推荐阅读:《拼接屏方案效果图》

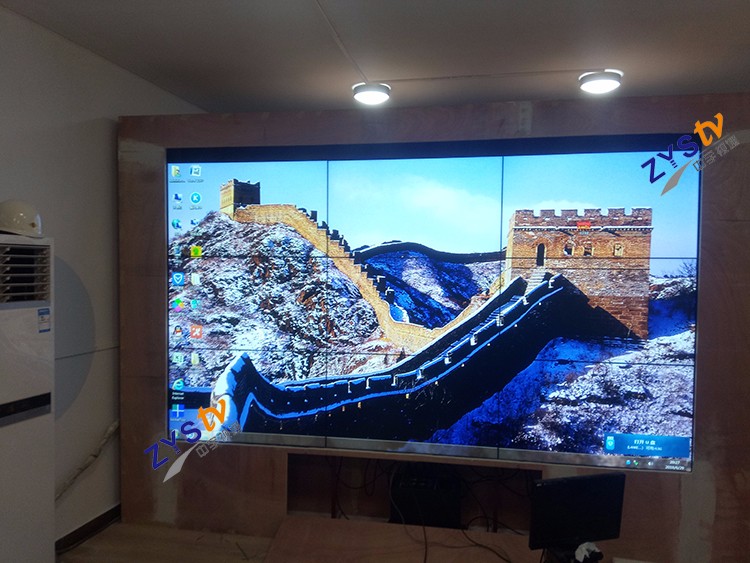

3.拼接屏:一般的拼接屏就那几种2×3、3×3、3×4、4×4、4×6等,那么这些大屏拼接后的接口就是6、9、12、16、24,此外、购买拼接屏的时分需求留意的是液晶拼接屏一定要含有内置的拼接屏处理器、并且还需求配套1个拼接处理器的软件、这种处理器的作用是完结各个屏之间图画的拼接。

4.矩阵:拼接屏处理器能够完成画面的交融功能、但是无法显现视频切换的功能,因而还需要再装备一个矩阵来完成这样的切换功能、矩阵的接口类型要看信号源及大屏的接口,矩阵输入端的数量要看信号源的个数、矩阵输出端的巨细要看拼接屏的巨细,可是矩阵的输出端口一定要大于或等于拼接屏的一切接口数量。>>>推荐阅读:《拼接屏成功案例》


矩阵与液晶拼接屏的连接办法:

1.信号源输出接矩阵的输入端;

2.矩阵的输出端接液晶拼接屏的每块屏;

3.拼接屏中每块屏之间用RS-232线(或网线)串联起来;

4.拼接屏之间串联的RS-232线(或网线)衔接完最终一个屏后输出来衔接操控电脑;

5.矩阵的RS-232串口相同用RS-232线衔接操控电脑;

6.控制电脑上安装拼接屏处理器软件、将矩阵协议写入拼接屏控制软件
