监控拼接屏的工作原理相信很多人都想去了解一下吧！监控拼接屏的出现可以说省去了很多巡查人力经费，应用领域很广泛，比如企业监控、边防监控、国防监控等等。那么很是不是有很多人想了解一下为什么会适用用这么多领域的呢？下面，我们来了解一下工作原理吧！

      一、需要的设备概括

　   1.信号源

       对于图像上拼接屏的信号源没有什么限制，但是，从拼接屏显示的效果来看，建议信号源的信号质量及分辨率高一些的，一般选择VGA信号，此外，HDMI和DVI这两种数字信号也是不错的选择。

　　2.拼接屏

      一般的拼接屏就那几种，2×3，3×3，3×4，4×4，4×6等，那么这些大屏拼接后的接口就是6，9，12，16，24，此外，购买拼接屏的时候需要注意的是：拼接屏一定要含有内置的拼接屏处理器，配套1个拼接处理器的软件，这种处理器的作用是完成各个屏之间图像的拼接。

　　3.矩阵

       拼接屏处理器可以实现图像的融合功能，但是无法显示视频切换的功能，因此，需要在配置一个矩阵来实现这样的切换功能，矩阵的接口类型要看信号源及大屏的接口，矩阵输入端的数量要看信号源的个数，矩阵输出端的大小要看拼接屏的大小，但是矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

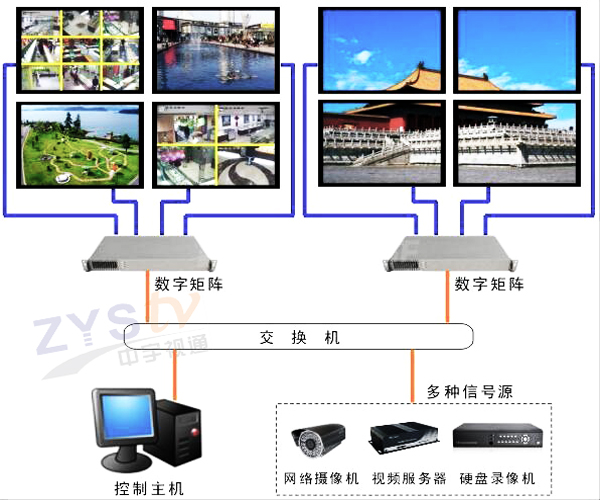

　　二、布线拓扑图

      1. 矩阵与拼接屏连接

　　（1）信号源输出接矩阵的输入端；

　　（2）矩阵的输出端接拼接屏的每块屏；

　　（3）拼接屏中每块屏之间用RS-232线（或网线）串联起来；

　　（4）拼接屏之间串联的RS-232线（或网线）连接完最后一个屏后输出来连接控制电脑；

　　（5）矩阵的RS-232串口同样用RS-232线连接控制电脑；

　　（6）控制电脑上安装拼接屏处理器软件，将矩阵协议写入拼接屏控制软件，软件HDMI数码。
