嵌入式拼接器也被叫作拼接器、液晶拼接器、大屏幕拼接器、内置拼接器、背部小书包、拼接处理器。它是基于液晶屏信号驱动板上增加的运算分割技术，其工作原理先将一个完整 的原始画面传送至信号运算处理器，运算处理器以ID地址编码器的方式开始锁定各自在母画面中的位置，以二进制BCD码顺序排列(BCD水平坐标：从左至右，和BCD垂直坐标：从上 至下)开始运算切 割成多个子画面，处理器将各自运算好的直接输送给液晶驱动板，驱动板将色彩、亮度、对比度等参数调校后以LVDS方式传送至LCDIC成像器形成图像。由于嵌入 式拼接器采用硬件架构数字图形处理技术每次只处理一种类型信号，所以不需要强大的CPU核心来运算多通道信号。简单的单画面拼接功能为一些只需要大画面显示的客户提供了 非常灵活的方便，到目前配置液晶拼接屏时都有着无可替代的地位。

     一直以来液晶拼接屏都不是单独使用，液晶拼接屏单屏使用就跟一般显示器没什么区别了。所以液晶拼接屏使用过程中常常要用到嵌入式拼 接处理器。一般来说，嵌入式拼接处理器很少出现方案中，能够接触的只有技术安装人员。今天为大家分享资深技术对嵌入式拼接处理器介绍。

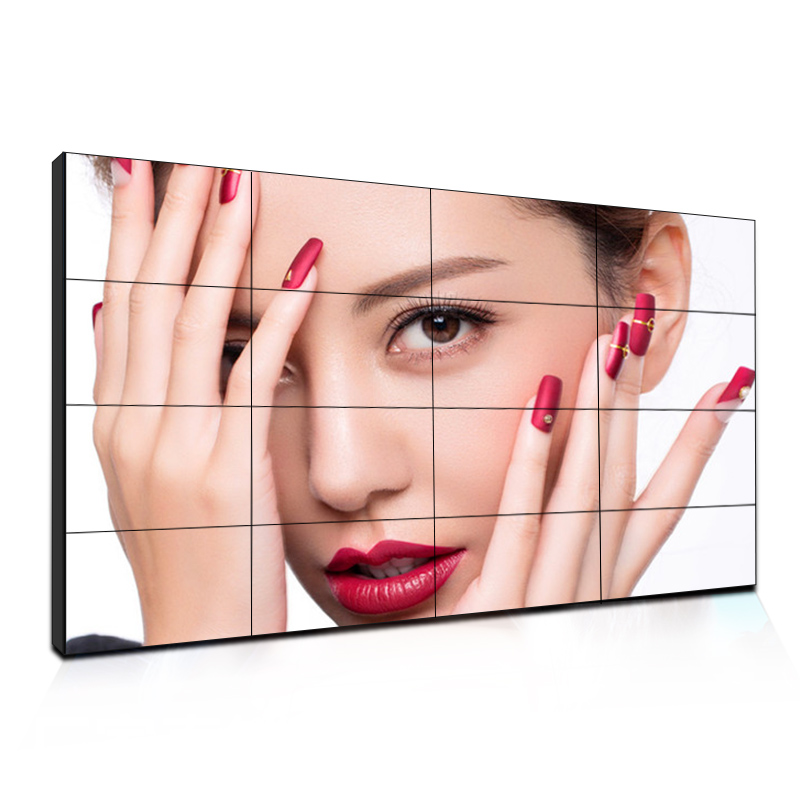

液晶拼接屏如何配合嵌入式拼接器的

     嵌入式拼接处理器主要应用于一般显示要求，也是目前流行的液晶拼接屏配置器件。当然，其还是可以被外置图像处理器取代，也不能支持液晶拼接屏画中画、开窗漫游。不过 购买液晶拼接屏之前还是有必要了解嵌入式拼接处理器。

     但这种内拼式拼接器只是单元内部显示像素的处理，结果是合成显示图像，不能解决信号高分辨率拼接和任意位置任意大小多窗口信号处理，更多的应用是在单一信号的宣传显示 屏和按单元或相邻单元拼接的简单多画面处理应用上使用，在高端多窗口信号的控制室，还是与一代的PCI工控式拼接处理器结合使用。
