多屏拼接控制器

· 支持多块屏幕拼接显示;

· 支持所有输入输出通道都为独立卡,可以热插拔,根据需求灵活配置,便于维护;

· 支持Web 操作,以太网和 RS-232 控制;

· 支持在单屏中可开4个窗口,调整为任意长宽比 ;

· 支持RGB、DVI、HDTV、S-Video、NTSC/PAL 输入信号;

· 支持所有窗口可任意漫游、叠加、缩放;

· 支持RGB 和 DVI 输出信号;

· 支持平稳地调整输入信号大小和移动输入信号.

立即咨询

常见问题

行业资讯

详细介绍

      产品描述及应用:

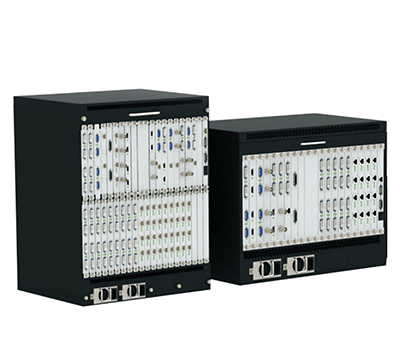

       ZYST-MS3000多屏幕拼接控制器最大能支持40块屏幕的拼接显示,并支持多种视频输入模式,包括复合视频( DVD 或摄像头信号),电脑信号(VGA 和 DVI 信号)等。其中对复合视频,能做到NTSC/PAL制式自适应;对计算机视频,能支持目前几乎所有的常见显示分辨率;数字视频可支持 1080P 高清信号。多屏幕拼接控制器支持 RGB/DVI 同时输出方式,支持所有常见的现实分辨率。


       ZYST -MS3000 专为移动和恶劣环境设计, 包括作战指挥中心、海军和空降控制台以及军用运输装置等。为了适应恶劣的环境条件,获得可靠的显示效果,它在结构上做了许多改进,包括加固机箱、增加空气过滤以及加强通风等。通过 RS-232 或以太网端口的命令行接口或标准 Web 浏览器的图形化界面,可以轻松地设置并控制所有功能。



      ZYST -MS3000 秉承了中煜视通一贯的出色质量和高可靠性,是要求最苛刻的关键任务应用领域的理想解决方案。


技术规格:


                                          型号                  ZYST-MS3000

            实时RGB采集输入信号格式(RGB输入通道数)

VGA(Sub-15)或者DVI (DVI-I ) 100路(可选)


单通道最多窗口数   4路

输入通道最大分辨率(输入信号格式)

1920X1080 @60Hz DVI 、HDMI、SDI、VGA、Video、NTSC/PAL


             视频采集视频输入通道数100路(可选)

单通道最多视频窗口数最多4路

           拼接输出通道输出信号格式VGA(Sub-15)或者DVI (DVI-I )

最大输出通道数200路、 级联可驱动256个显示单元

输出通道最大分辨率1920X1080 @60Hz


             控制软件控制接口串口RS-232 、网口 RJ-45

控制协议串口协议 、TCP/IP

控制软件多屏幕拼接控制软件



            其他规格尺寸600cm x 400cm x 400 cm

重量20 Kg

输入电压AC 220V-240V 60Hz

功率(备份电源)300W

平均故障时间1+1 冗余备份 (可选)


^
